참고: 스웜을 이용한 실전 애플리케이션 개발 실습

교재 "도커/쿠버네티스를 활용한 컨테이너 개발 실전 입문" 4장 스웜을 이용한 실전 애플리케이션 개발 실습입니다.

https://myanjini.tistory.com/entry/%EC%8A%A4%EC%9B%9C%EC%9D%84-%EC%9D%B4%EC%9A%A9%ED%95%9C-%EC%8B%A4%EC%A0%84-%EC%95%A0%ED%94%8C%EB%A6%AC%EC%BC%80%EC%9D%B4%EC%85%98-%EA%B0%9C%EB%B0%9C-1

https://myanjini.tistory.com/entry/%EC%8A%A4%EC%9B%9C%EC%9D%84-%EC%9D%B4%EC%9A%A9%ED%95%9C-%EC%8B%A4%EC%A0%84-%EC%95%A0%ED%94%8C%EB%A6%AC%EC%BC%80%EC%9D%B4%EC%85%98-%EA%B0%9C%EB%B0%9C-2

https://myanjini.tistory.com/entry/%EC%8A%A4%EC%9B%9C%EC%9D%84-%EC%9D%B4%EC%9A%A9%ED%95%9C-%EC%8B%A4%EC%A0%84-%EC%95%A0%ED%94%8C%EB%A6%AC%EC%BC%80%EC%9D%B4%EC%85%98-%EA%B0%9C%EB%B0%9C-3

https://myanjini.tistory.com/entry/%EC%8A%A4%EC%9B%9C%EC%9D%84-%EC%9D%B4%EC%9A%A9%ED%95%9C-%EC%8B%A4%EC%A0%84-%EC%95%A0%ED%94%8C%EB%A6%AC%EC%BC%80%EC%9D%B4%EC%85%98-%EA%B0%9C%EB%B0%9C-4

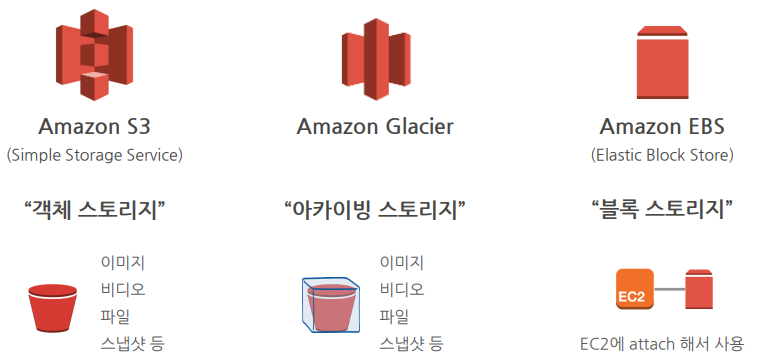

Amazon S3

객체 기반의 무제한 파일 저장 스토리지
99.999999999% 내구성
사용한 만큼만 지불 (GB 당 과금)
객체 URL을 통해 쉽게 파일을 공유

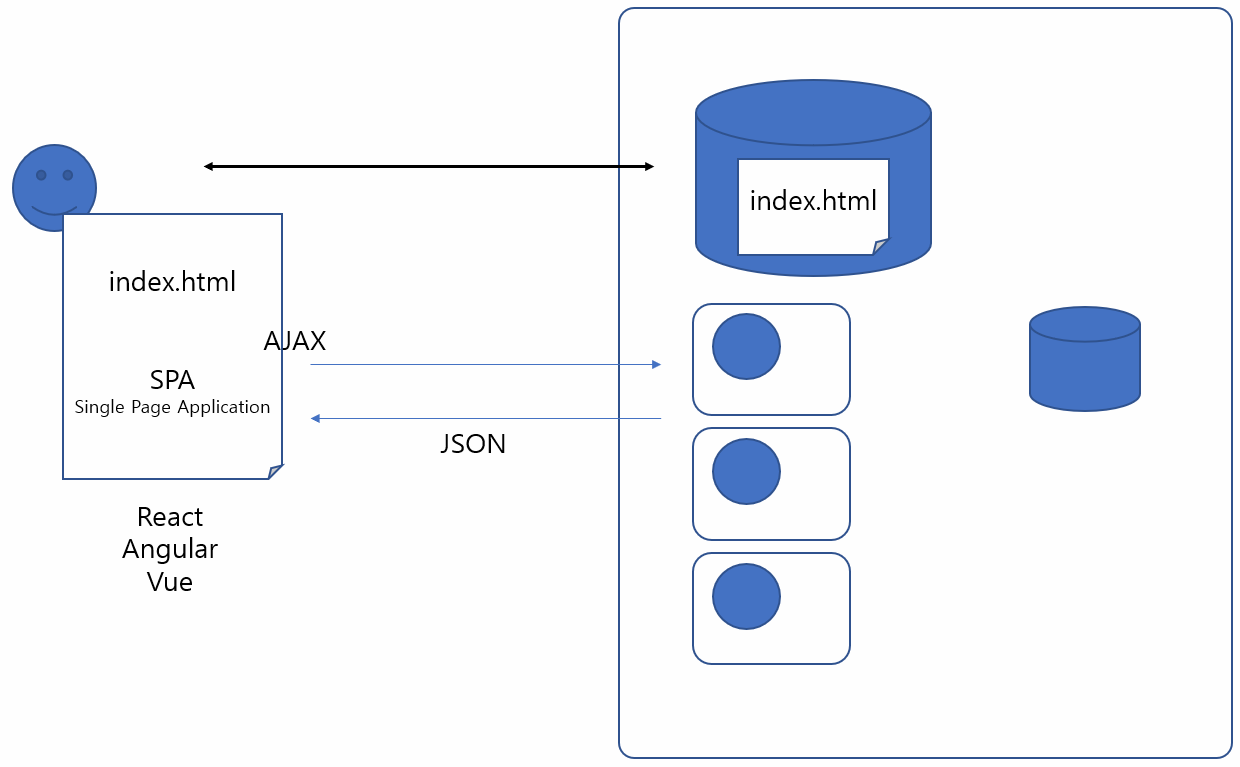

정적 웹 사이트 호스팅 가능

Amazon Glacier

99.999999999% 내구성
아카이브 및 백업 용도
S3 대비 1/5 비용

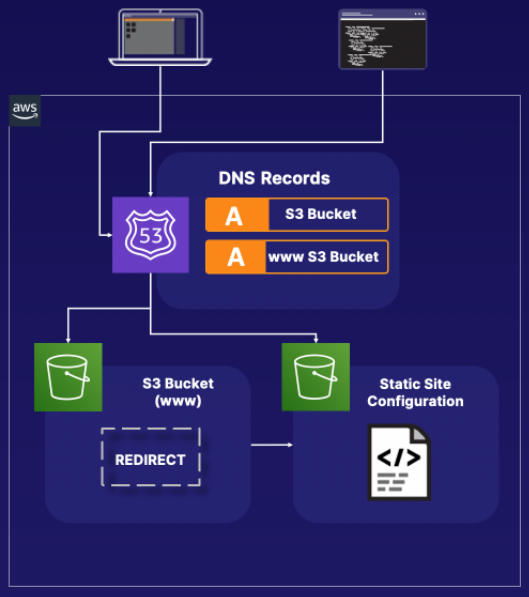

Configuring Amazon S3 Buckets to Host a Static Website with a Custom Domain

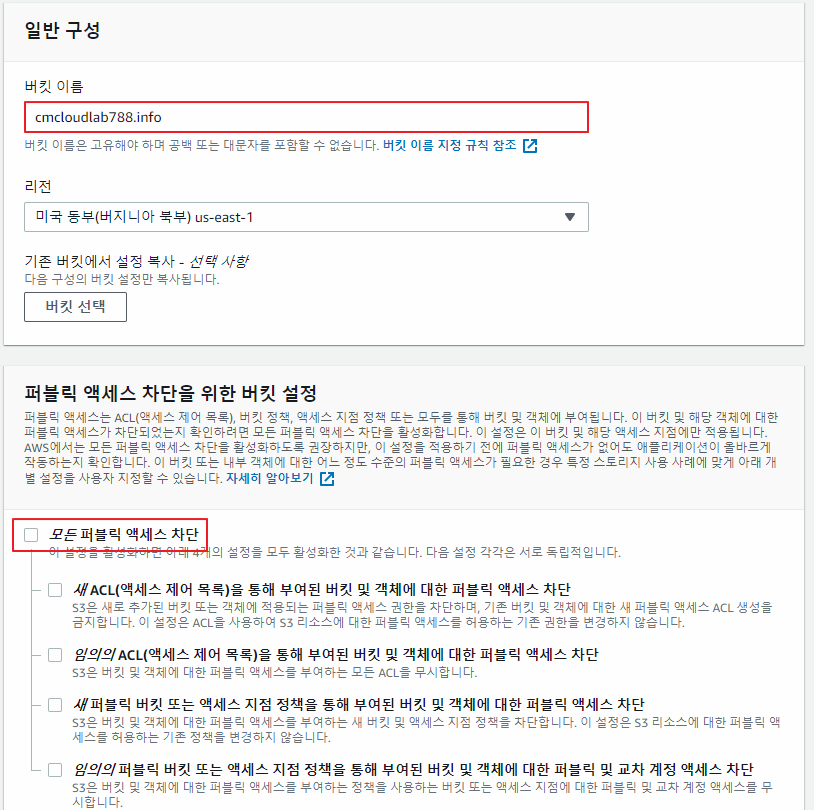

S3 버킷을 생성하고 정적 웹 사이트 호스팅을 설정

주의:

연동할 도메인 이름으로 버킷을 생성
버킷에 퍼블릿 접근이 가능하도록 설정

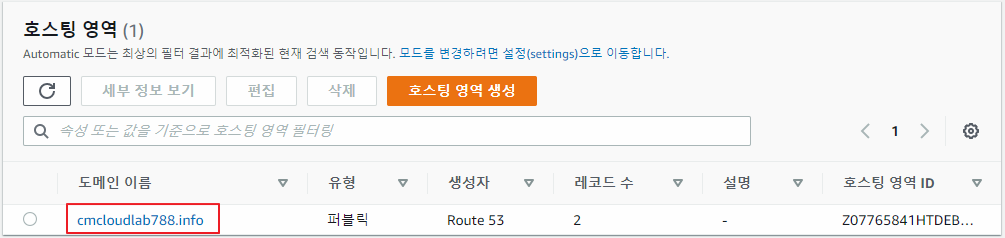

#1 생성된 도메인 확인

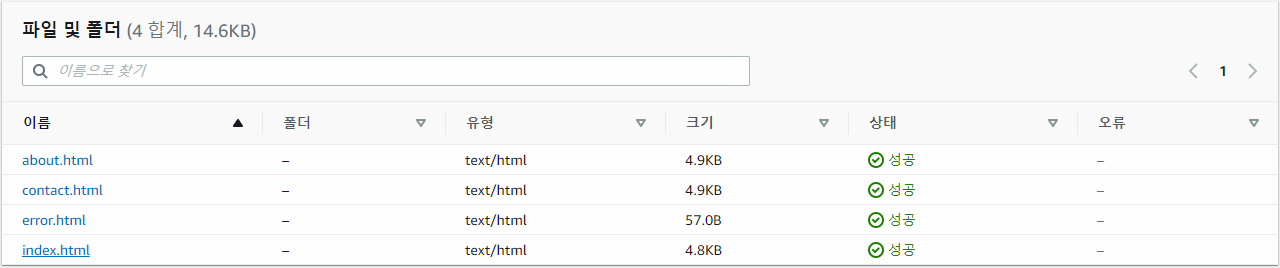

#2 버킷에 웹 페이지 파일을 업로드

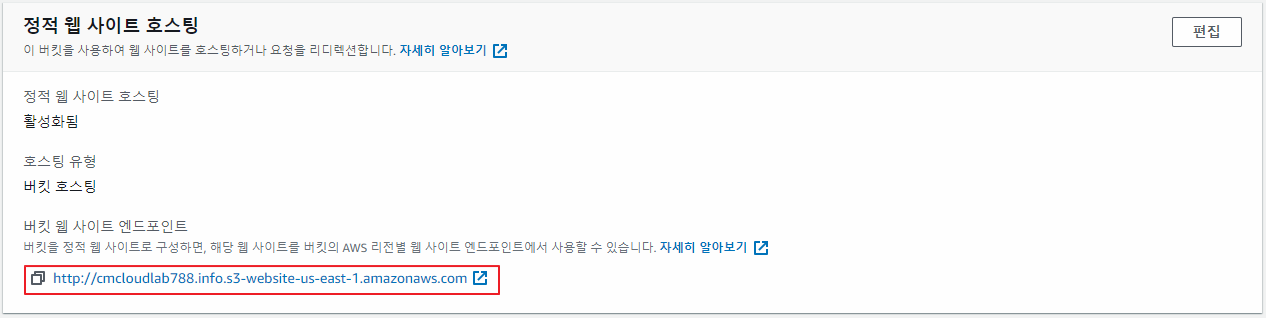

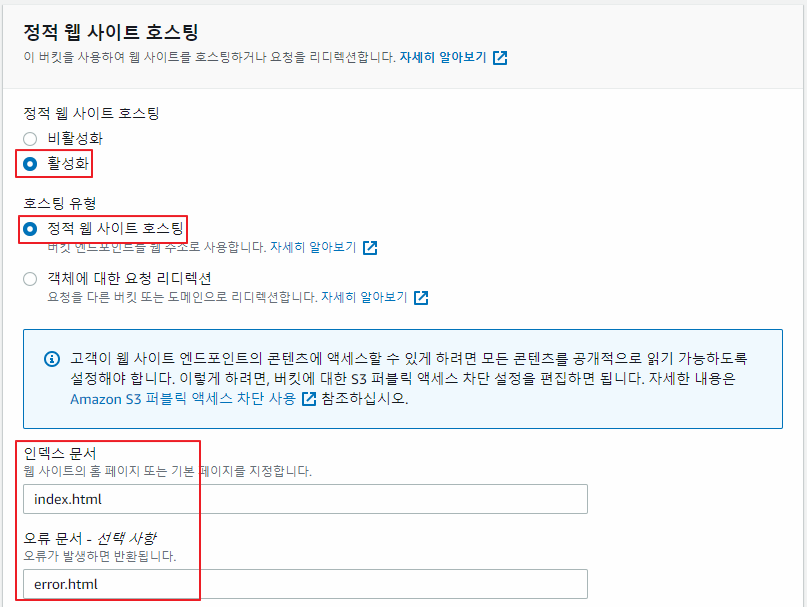

#3 정적 웹 사이트 호스팅 설정

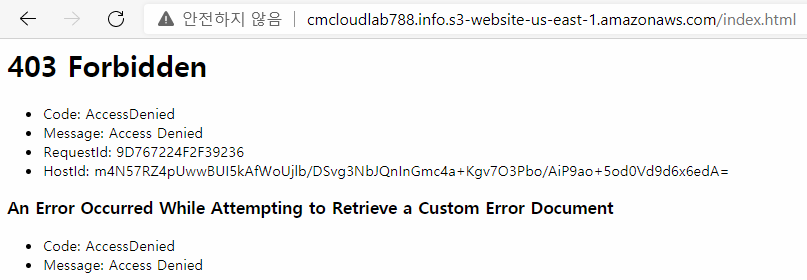

#4 버킷 웹 사이트 엔드포인트로 접속을 확인

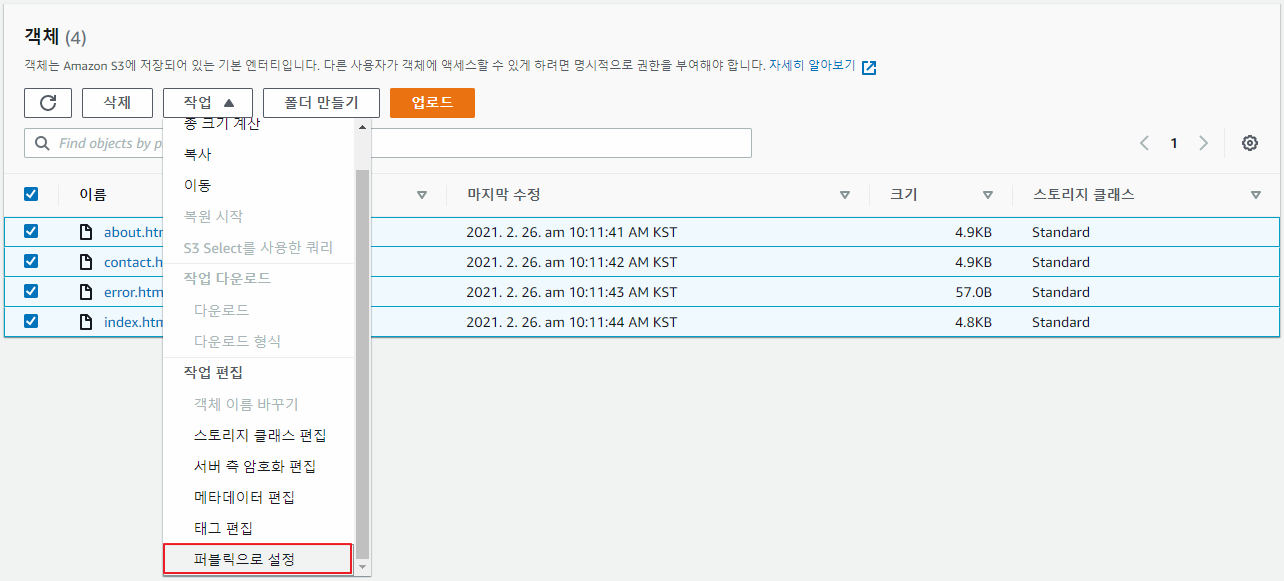

#5 버킷에 등록된 객체(HTML)를 퍼블릭 접근이 가능하도록 변경

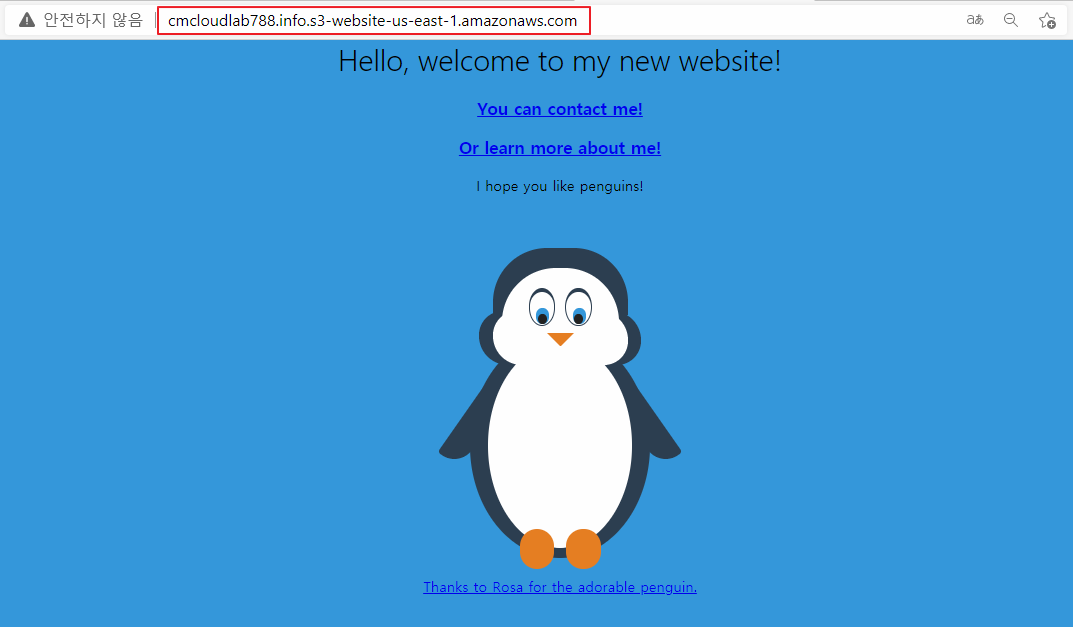

#6 버킷 웹 사이트 엔드포인트로 접근 가능한 것을 확인

DNS 레코드에 버킷 웹 사이트 엔드포인트를 등록

DNS 레코드

DNS 서버 명령
도메인에 연계된 IP주소와 해당 도메인에 대한 요청의 처리 방법에 대한 정보를 제공
A 레코드 : 도메인의 IP 주소를 갖고 있는 레코드

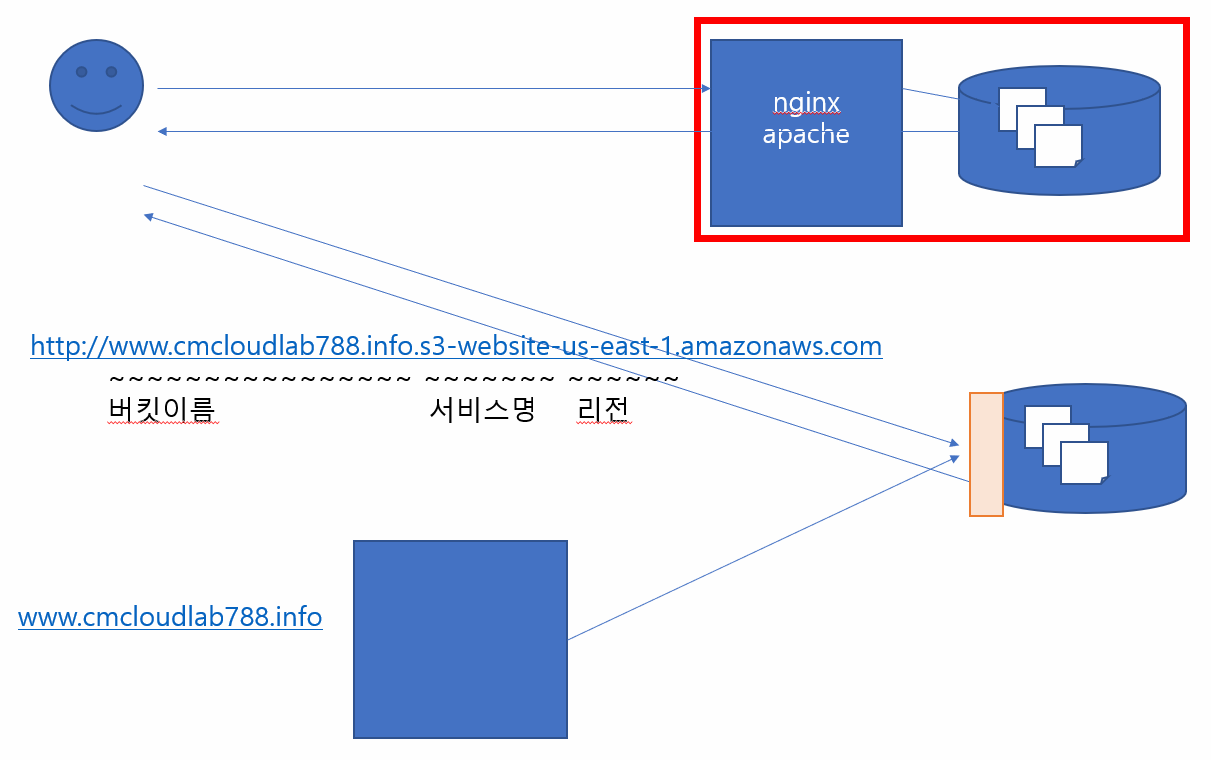

버킷 웹 사이트 엔드포인트(http://cmcloudlab788.info.s3-website-us-east-1.amazonaws.com/)는 이용하기에 복잡하고 불편

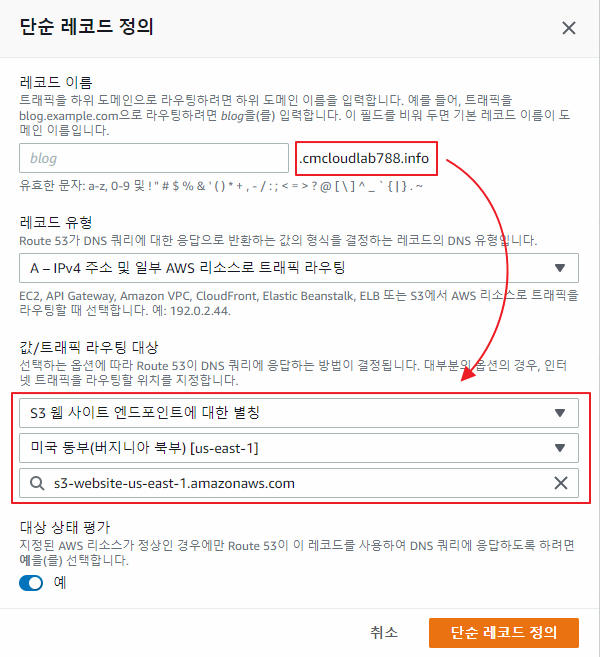

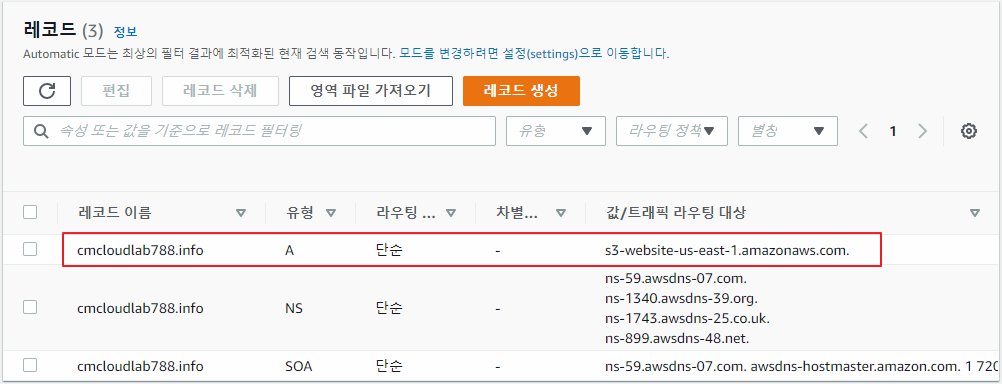

#1 레코드 추가

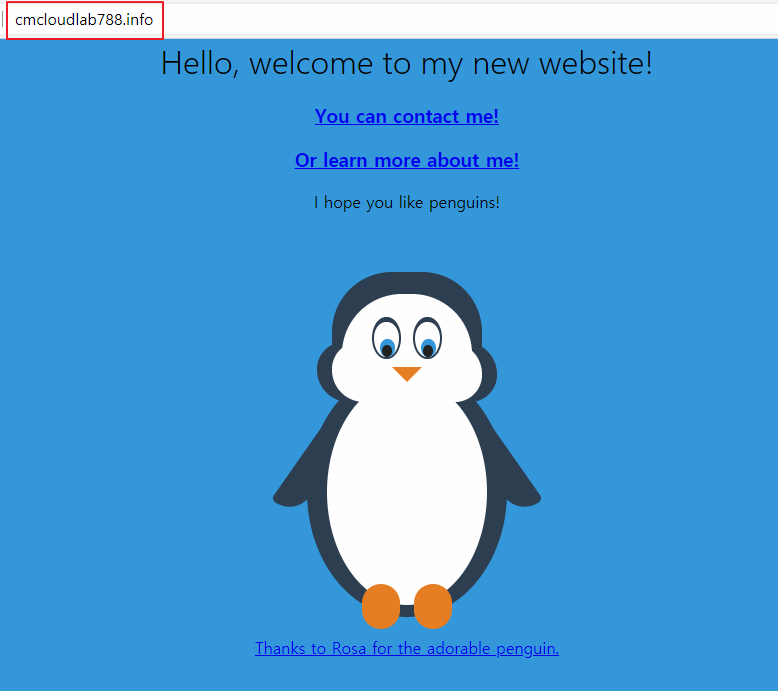

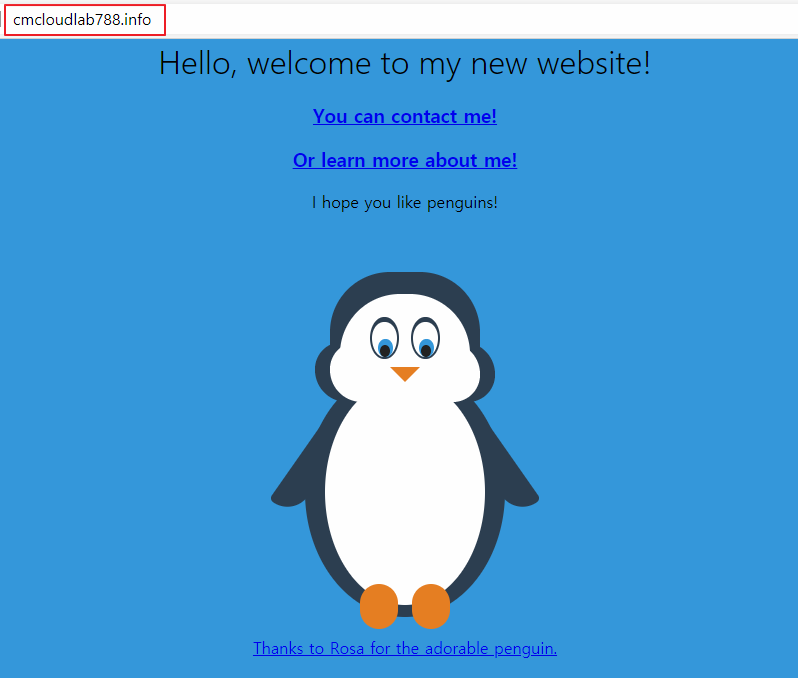

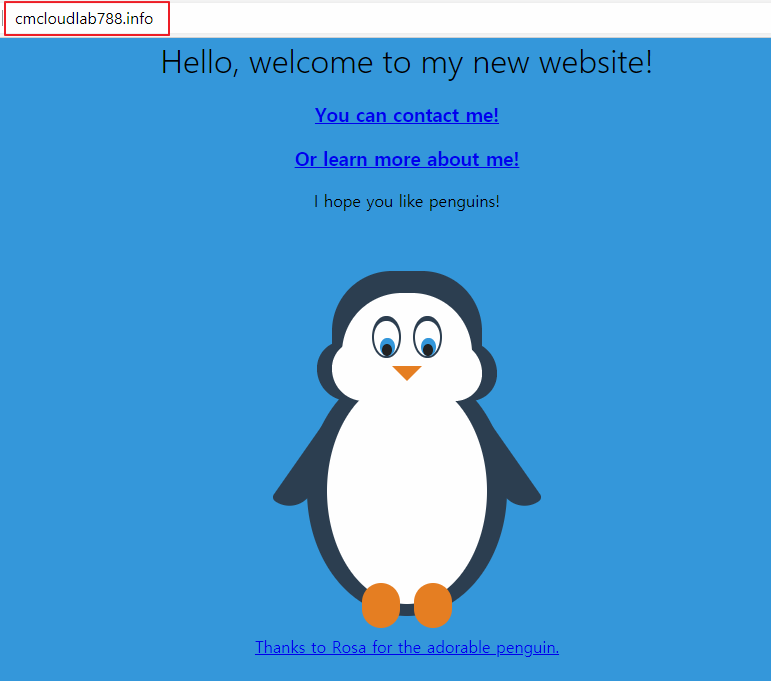

#2 도메인으로 접속을 확인

www 추가해서 접속이 가능하도록 설정

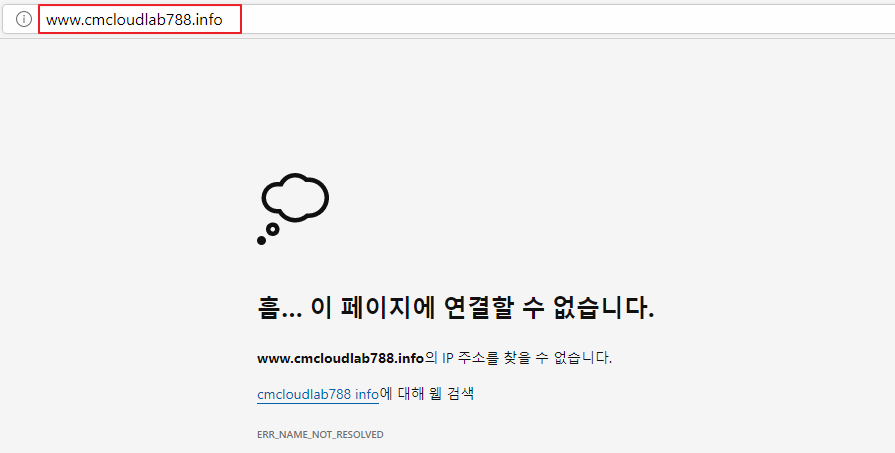

#1 www 접속되지 않는 것을 확인

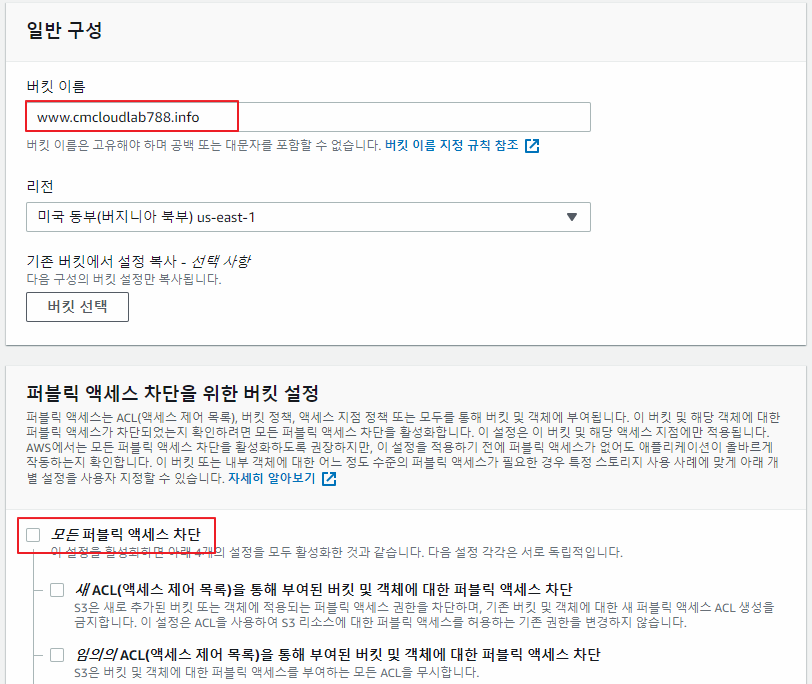

#2 www 추가된 S3 버킷을 생성

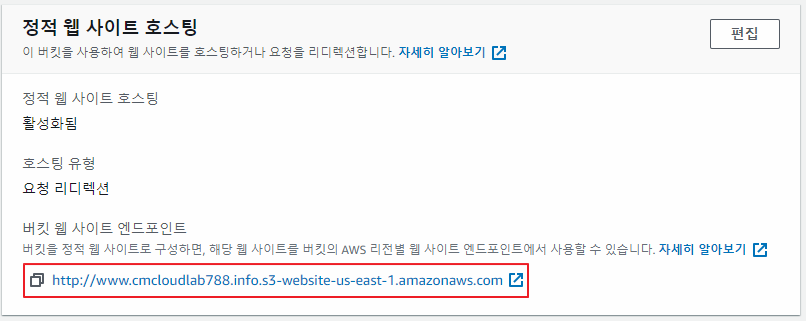

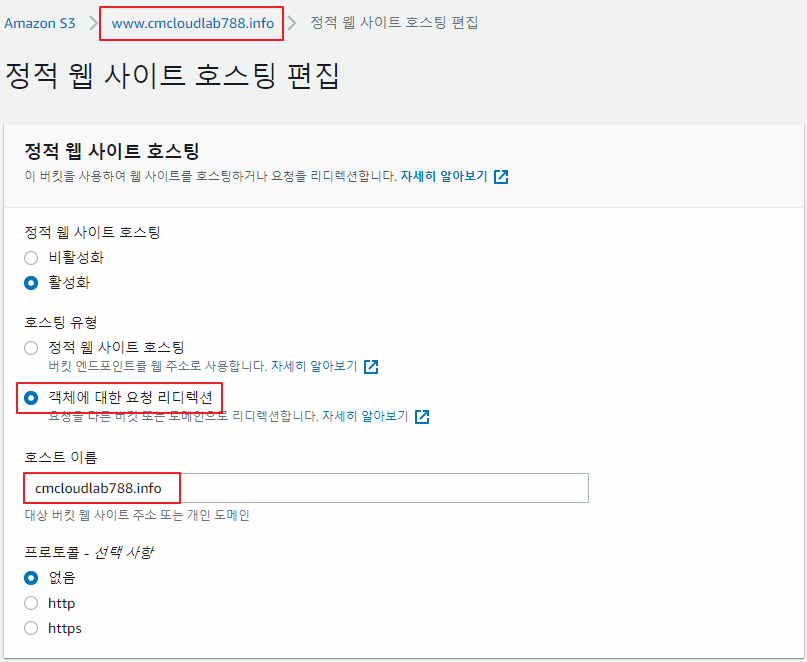

#3 정적 웹 사이트 호스팅을 설정

#4 버킷 웹 사이트 엔드포인트로 접속

⇒ 기존 사이트(cmcloudlab788.info)로 리다이렉트되는 것을 확인

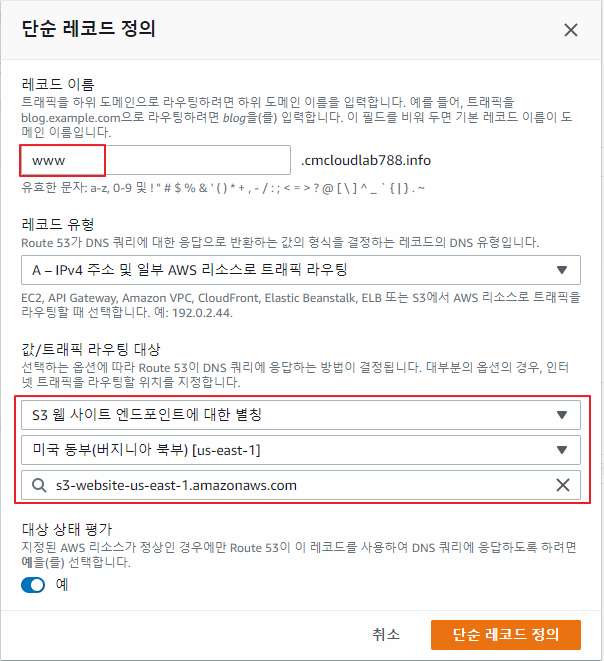

#5 레코드를 추가

#6 www.cmcloudlab788.info 접속 여부를 확인

⇒ cmcloudlab788.info 페이지로 리다이렉트된 것을 확인

Creating Amazon S3 Buckets, Managing Objects, and Enabling Versioning

Creating a Basic VPC and Associated Components

리전

AWS 서비스가 운영되는 지역
복수개의 데이터 센터들의 집합
https://aws.amazon.com/ko/about-aws/global-infrastructure/

가용영역(AZ)

리전 내에 위치한 데이터 센터
물리적으로 분리되어 있음 → 고가용성을 보장하기 위해

VPC(Virtual Private Cloud)

AWS 계정 전용 가상 네트워크
한 AWS 리전 안에서만 존재할 수 있고, 한 리전에 만든 VPC는 다른 리전에서는 보이지 않음
연속적인 IP 주소 범위로 구성 ⇒ CIDR 블록으로 표시

10.0.0.0/8 → 10.0.0.0 ~ 10.255.255.255
172.16.0.0/12 → 172.16.0.0 ~ 172.31.255.255
192.168.0.0/16 → 192.168.0.0 ~ 192.168.255.255

서브넷(subnet)

VPC 내 논리 컨테이너
EC2 인스터스를 배치하는 장소 ⇒ 인스턴스는 서브넷 안에 위치

서브넷에 인스턴스를 생성하면 다른 서브넷으로 이동할 수 없음
인스턴스를 종료하고 다른 서브넷에 새 인스턴스를 생성

인스턴스를 서로 격리하고, 인스턴스 간의 트래픽 흐름을 제어하고, 인스턴스를 기능별로 묶을 수 있음
서브넷 CIDR 블록

VPC의 일부, VPC 내에서는 유니크해야 함
모든 서브넷에서 처음 4개의 IP와 마지막 1개는 예약되어 있으므로 인스턴스에 할당할 수 없음

예) 서브넷 CIDR가 171.16.100.0/24인 경우 → 172.16.100.0 ~ 172.16.100.3와 172.16.100.255

서브넷은 하나의 가용 영역(AZ) 내에서만 존재할 수 있음

ENI(Elastic Network Interface, 탄력적 네트워크 인터페이스)

물리 서버의 NIC(Network Interface Controller)와 같은 기능을 수행
모든 인스턴스에는 기본 ENI가 존재하며, 이 인터페이스는 하나의 서브넷에만 연결

IGW(Internet Gateway, 인터넷 게이트웨이)

퍼블릿 IP 주소를 할당받은 인스턴스가 인터넷과 연결되어서 인터넷으로부터 요청을 수신할 수 있도록 해 주는 서비스
처음 VPC를 생성하더라도 IGW가 연결되지는 않음 ⇒ 직접 IGW를 생성하고 VPC와 연결해야 함
VPC는 하나의 IGW만 연결 가능

라우팅 테이블

VPC는 소프트웨어 함수로 IP 라우팅을 구현한 라우터를 제공 ⇒ 사용자는 라우팅 테이블만 관리
라우팅 테이블은 하나 이상의 라우팅과 하나 이상의 서브넷 연결로 구성
VPC를 생성하면 기본 라우팅 테이블을 자동으로 만들고 해당 VPC의 모든 서브넷과 연결

라우팅

라우팅 테이블과 연결된 서브넷 내 인스턴스에서 트래픽을 전달하는 방법을 결정
라우팅 테이블에는 같은 VPC에 있는 인스턴스 간에 통신할 수 있게 하는 로컬 라우팅이 필수적으로 포함
기본 라우팅
- 인스턴스가 인터넷에 액세스하게 하려면 IGW를 가리키는 기본 라우팅을 생성해야 함

대상(target) 주소 : 0.0.0.0/0 ⇐ 인터넷 상의 모든 호스트의 IP 주소

대상 : igw-xxxx...

퍼블릿 서브넷 : IGW를 가리키는 기본 라우팅이 포함된 라우팅 테이블과 연결된 서브넷
프라이빗 서브넷 : 기본 라우팅이 포함되어 있지 않음
라우팅을 결정할 때는 가장 근접하게 일치하는 항목을 기반으로 라우팅

대상 주소 대상

172.31.0.0/16 LOCAL

0.0.0.0/0 igw-xxxx…

198.51.100.50으로 패킷을 보낼려고 하면, IGW로 패킷을 전달

172.31.0.10으로 패킷을 보낼려고 하면, 172.31.0.10으로 패킷을 전달

보안 그룹(security group)

방화벽과 같은 기능을 제공

상태 저장 방화벽 역할
보안 그룹이 트래픽을 한 방향으로 전달되도록 허용할 때 반대 방향의 응답 트래픽을 지능적으로 허용

인스턴스의 ENI에서 송수신되는 트래픽을 허가해서 인스턴스를 오가는 트래픽을 제어
모든 ENI는 최소 하나 이상의 보안 그룹과 연결되어야 함
- 보안 그룹과 ENI는 N:N 관계
보안 그룹 생성 시 보안 그룹 이름, 설명, 포함될 VPC를 지정하고, 보안 그룹 생성 후에 인바운드, 아웃바운드 규칙을 지정해서 트래픽을 제어

NACL(Network Access Control List)

보안 그룹과 유사
- 원본(source)/대상(target) 주소 CIDR, 프로토콜, 포트를 기반으로 트래픽을 허용하는 인바운드, 아웃바운드 규칙을 포함 ⇒ 방화벽 기능
- VPC에는 삭제할 수 없는 기본 NACL이 존재
NACL은 ENI가 아닌 서브넷에 연결, 해당 서브넷과 송수신하는 트래픽을 제어
- 서브넷 내의 인스턴스 간 트래픽을 제어할 때는 NACL을 사용할 수 없음 ⇒ 보안 그룹
NACL은 상태를 저장하지 않음 = NACL은 통과하는 연결 상태를 추적하지 않음
- 모든 인바운드, 아웃바운드 트래픽의 허용 규칙을 별도로 작성해야 함
NACL 규칙은 규칙 번호의 오름차순으로 처리

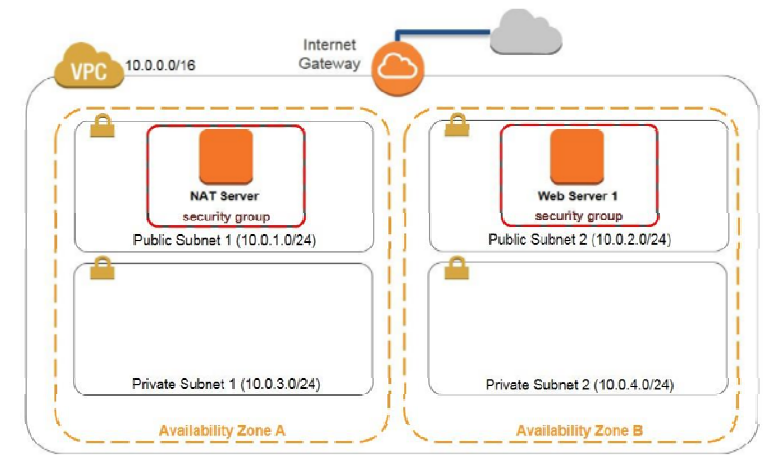

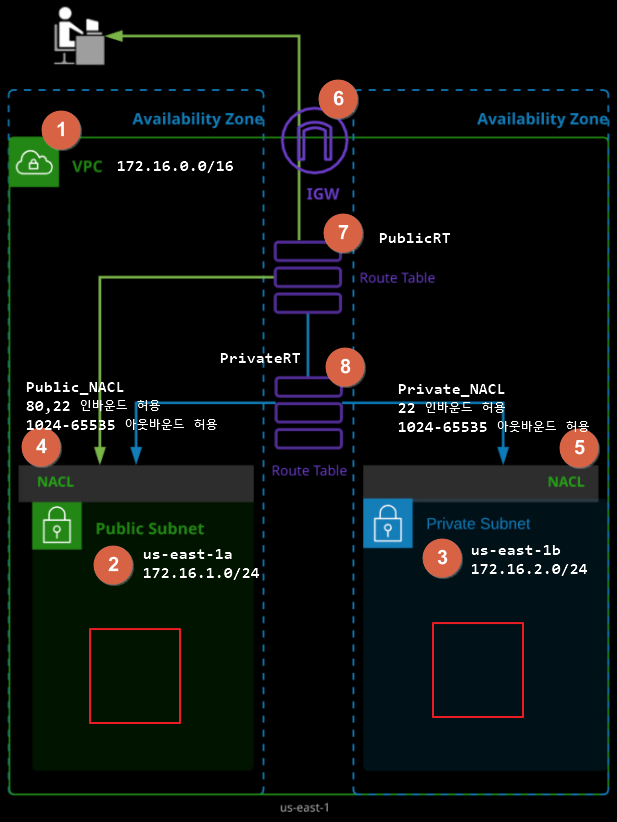

LAB: Creating a Basic VPC and Associated Components

추가적으로

각 서브넷에 EC2 인스턴스를 생성 후 SSH 접속 여부를 확인
Public Subnet에 설치한 EC2 인스턴스에 nginx 설치 후 HTTP 접속 여부를 확인

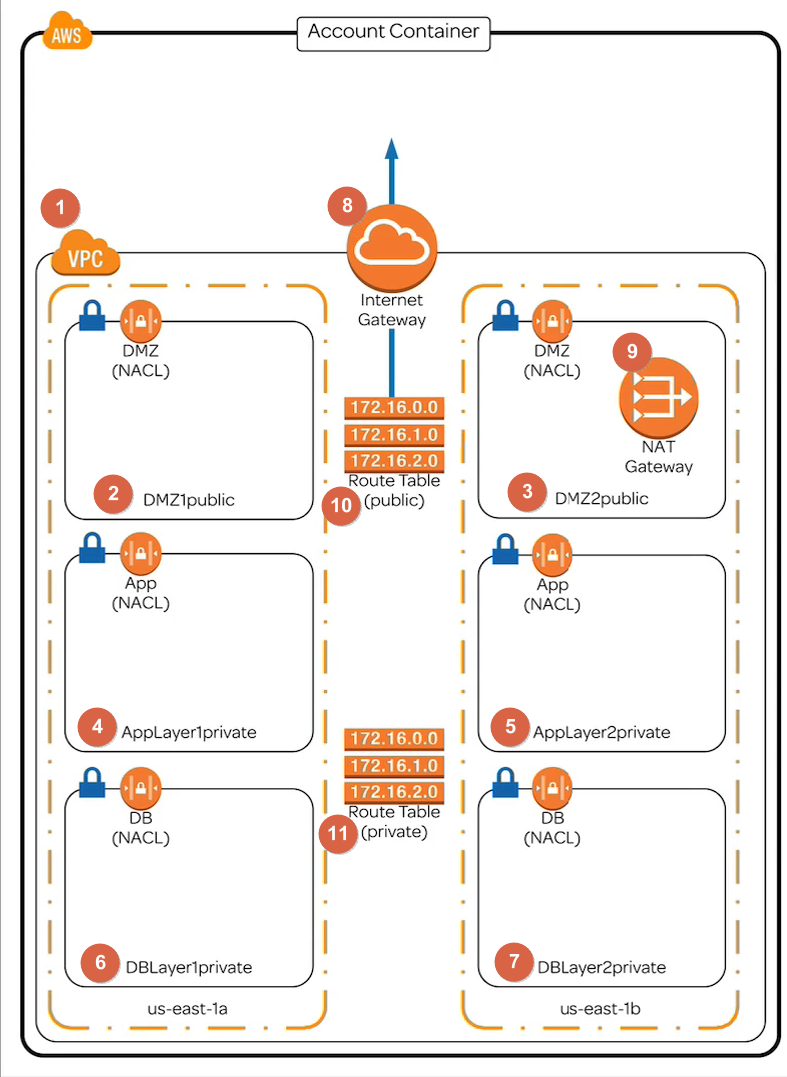

Building a Three-Tier Network VPC from Scratch in AWS

A DMZ layer
An app layer
A database layer

1. VPC 확인 및 생성

2. DMZ, app, DB 레이어 각각의 서브넷을 생성 → 6개

[레이어명칭][가용영역][개방여부]

DMZ 1(us-east-1a) public

AppLayer 2(us-east-1b) private

DBLayer

3. 인터넷 게이트웨이

4. IGW를 VPC 연결

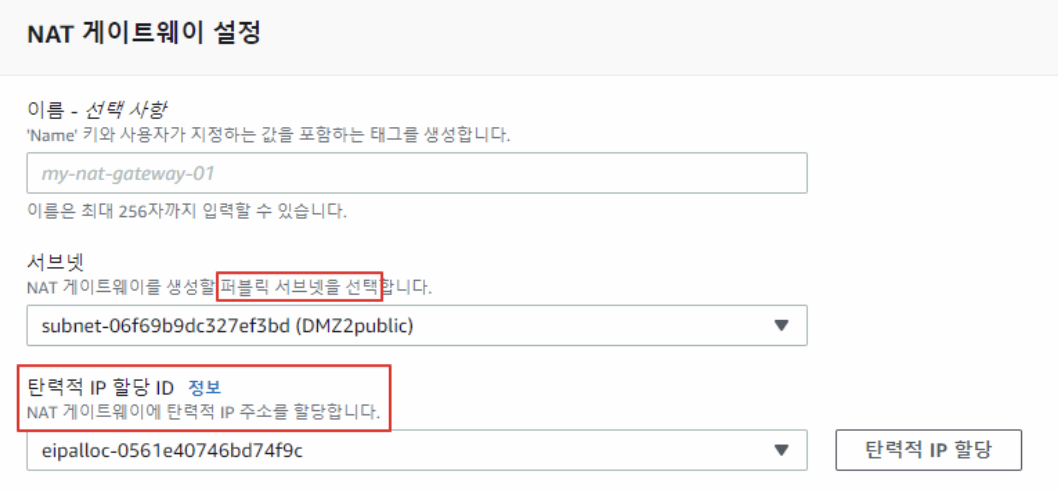

5. NAT 게이트웨이 생성

6. 라우팅 테이블을 생성

7. 라우팅 설정

8. PublicRT 테이블에 IGW로 라우팅을 추가

9. PrivateRT 테이블에 NAT Gateway로 라우팅을 추가

10. 라우팅 테이블을 서브넷에 연결

11. NACL 설정

12. NACL을 서브넷에 연결

13. NACL에 인바운드/아웃바운드 규칙을 추가 ⇐ 해당 서브넷에서 제공하는 서비스와 관리를 위한 서비스(SSH, 22)를 고려
